东富钢格板的规格型号、理论重量、钢格板图片、面积、特点等行业知识

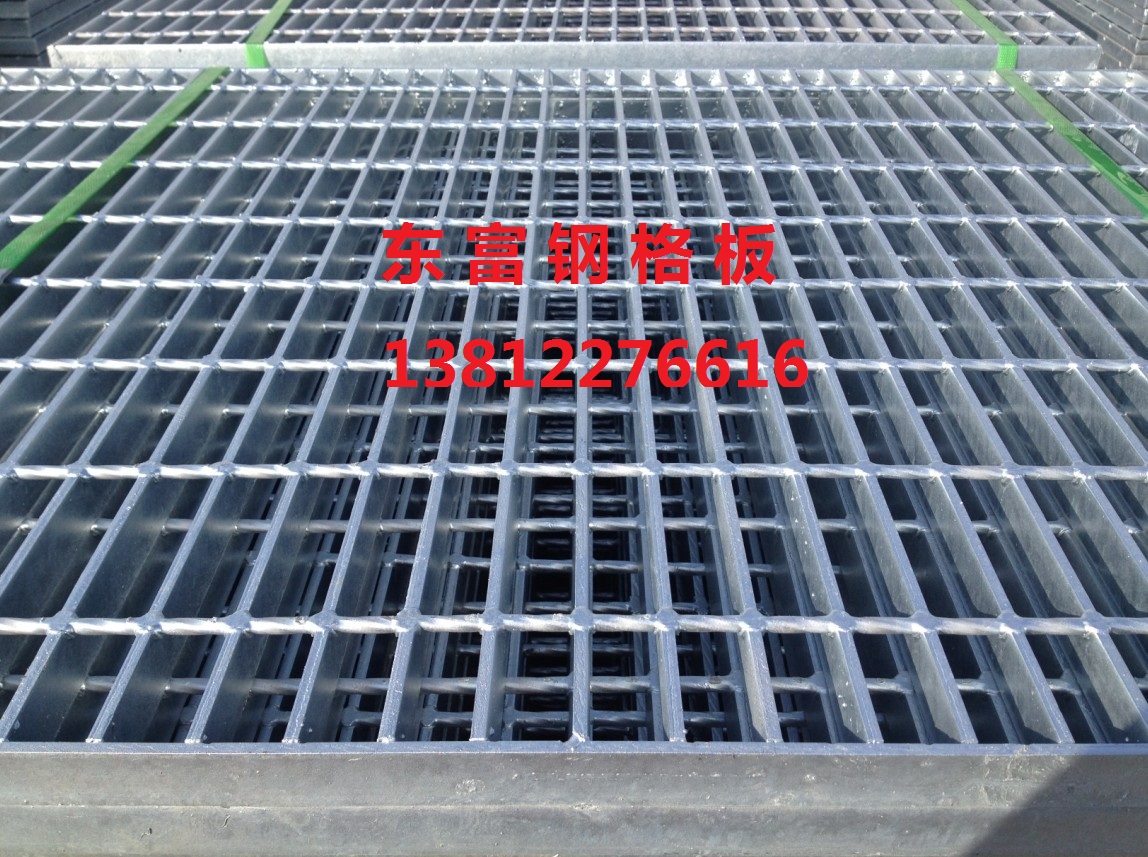

4.1 钢格板由负载扁钢和横杆按一定的间距经纬排列而成格栅,经向为负载扁钢,即钢格板的长度方向;纬向为横杆,即钢格板的宽度方向。
4.2 在负载扁钢和横杆的每个交点处,应通过焊接、铆接或压锁将其固定。
4.3 钢格板的焊接优先采用压力电阻焊,也可采用电弧焊。
4.4 钢格板的压锁可采用压力机将横杆压入负载扁钢将其固定。
4.5 钢格板应根据用户的需要,加工成各种尺寸的形状。
4.6 负载扁钢的间距和横杆的间距可由供需方根据设计要求确定。作工业平台,建议负载扁钢的间距不得大于40mm,横杆间距不得大于165mm。
4.7 在负载扁钢的端头,应使用与负载扁钢同规格的扁钢进行包边。在特别使用的场合,可使用型钢或直接用挡边板包边,但包边板的截面积不得小于负载扁钢的截面积。
包边采用焊高不小于负载扁钢厚度的单面贴角焊,焊缝长度不得小于负载扁钢厚度的4倍。
在包边板不承受荷载的情况下,允许间隔4根负载扁钢焊接一处,但间距不得大于180mm。
在包边板承受荷载的情况下,不允许间隔焊接,而且必须满焊。
楼梯踏步板的端边板必须单面满焊。
与负载扁钢同向的包边板,必须与每一根横杆焊接。
钢格板中的切口、开孔等于或大于180mm的,应作包边处理。
楼梯踏步板如有前沿包边护板,必须贯穿整个踏步。
4.8 钢格板的负载扁钢,可采用平面扁钢、 I型扁钢或纵剪带钢。
4.9 钢格板的负载扁钢,可以带有齿型,以增加钢格板的防滑力,齿型尺寸如图2所示。在每100 mm内不能少于5齿。
1 负载扁钢中心间距推荐采用30mm、35mm、40mm。
2 横杆中心间距推荐采用100mm、76mm、50mm。
3 负载扁钢外形标记:
F 表示标准平面型扁钢(在标记中可省略);
I 表示截面为I型扁钢;
S 表示齿型扁钢。
4 表面处理状态标记:
G 表示热浸镀锌(在标记中可省略);
P 表示涂漆;
U 表示表面不作处理。
5.2 标记示例
G1008/40/76:表示钢格板的负载扁钢为标准平面型,其截面尺寸为100 mm×8 mm,负载扁钢中心间距为40mm,横杆中心间距为76mm,表面热浸镀锌处理。
G325/30/100IU:表示钢格板的负载扁钢为I型扁钢,其截面尺寸为32 mm×5 mm× 3mm,负载扁钢中心间距为30mm,横杆中心间距为100mm,表面不处理。
