【官网】钢格板规格-钢格板型号-钢格板重量 详细介绍和讲解

作者:admin    访问量:8649    发布时间:2020-04-18

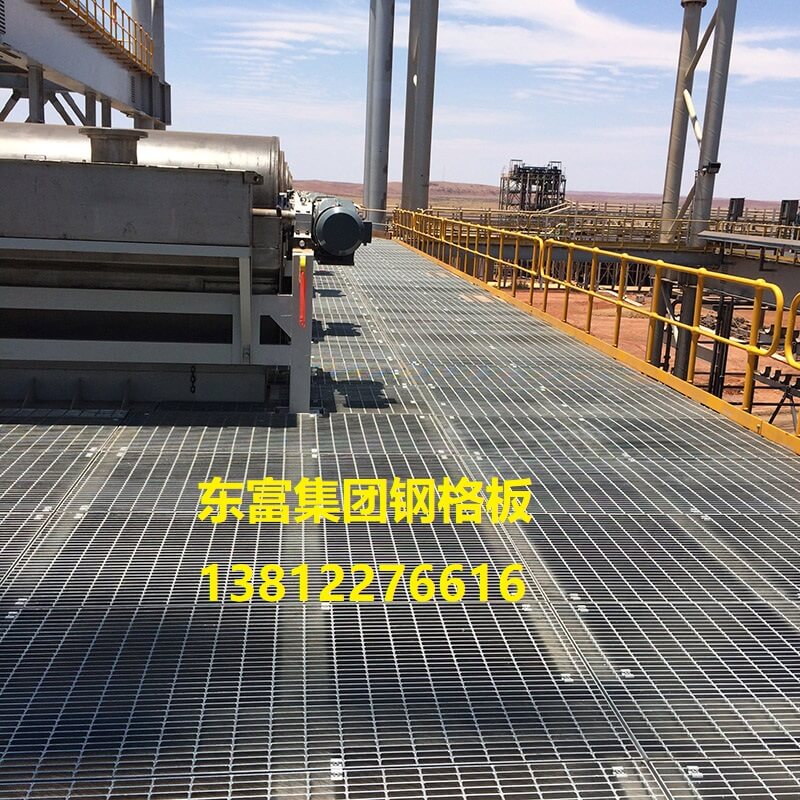

5.1   钢格板的型号,根据负载扁钢规格、外形、负载扁钢与横杆组合间距,以及表面处理状态等不同,形成多种规格,代号为:






YB/T   4001-1998



1   负载扁钢中心间距推荐采用30mm、35mm、40mm。

2   横杆中心间距推荐采用100mm、76mm、50mm。

3   负载扁钢外形标记:

      F 表示标准平面型扁钢(在标记中可省略);

      I 表示截面为I型扁钢;

      S 表示齿型扁钢。

4   表面处理状态标记:

      G 表示热浸镀锌(在标记中可省略);

      P 表示涂漆;

      U 表示表面不作处理。

5.2     标记示例

G1008/40/76:表示钢格板的负载扁钢为标准平面型,其截面尺寸为100 mm×8 mm,负载扁钢中心间距为40mm横杆中心间距为76mm,表面热浸镀锌处理。

G325/30/100IU:表示钢格板的负载扁钢为I型扁钢,其截面尺寸为32 mm×5 mm× 3mm负载扁钢中心间距为30mm,横杆中心间距为100mm,表面不处理。

  1. 尺寸、外形及允许偏差

    6.1     钢格板长度的允许偏差为,宽度的允许偏差为±5mm。

    6.2   任何一块钢格板的尺寸均受铺吊和搬运过程中的受力限制可拆卸铺板的尺寸还需考虑到人工搬运的重量限制。

    6.3   负载扁钢的不垂直度应不大于扁钢宽度的10%,如图3所示。

    6.4   横杆位置偏差:横杆上表面不应超出负载扁钢上表面1.0mm;横杆两端均不应超过钢格板两侧扁钢的外端面3mm,如图3所示。

    6.5 横杆偏斜及间距偏差:

              横杆边缘对钢格板中心的偏斜应不大于5mm:如图4所示。

              在任意1500mm长度内,两端横杆间距的允许偏差为土6mm,如图4所示。


YB/T   4001-1998



    3 负载扁钢、横杆的偏差                                                     图4 横杆间距和垂直偏

6.6   纵向弯曲钢格板的纵向弯曲挠度应不大于其长度的1/200如图5所示。

6.7   横向弯曲: 钢格板的横向弯曲挠度(在包边前)应小于其宽度的1/100如图6所示。

6.8   对角线偏差:钢格板由于尺寸公差而引起对角线的相对偏差,不应大于±5mm,如图7所示



                                              图5   纵向弯曲                                                               图6   横向弯曲



  1. 钢格板的重量和面积计算

    7.1   钢格板的重量

    钢格板的重量,经包边和热浸镀锌表面处理后,重量会增加。对一般工业平台,负载扁钢间距为

    30mm的钢格板增重约12%;负载扁钢间距为40mm的钢格板增重约14%

    7.2   钢格板的面积计算

    7.2.1   在没有图纸、按用户规定尺寸加工的,面积为实际交付钢格板的数量乘以宽度和长度的总和,它


YB/T   4001-1998



包含开孔和切口部分

7.2.2   提供图纸代为用户进行钢格板平面布置设计的面积按图纸上总的外围尺寸计算它包含开孔和切口部分。

7.2.3   对于异形钢格板如图8所示,面积为宽(W)×长(L),不扣除切口部分



8

  1. 技术要求

    8.1   材料

    8.1.1   负载扁钢

    8.1.1.1   负载扁钢可采用碳素结构钢或不锈钢,其化学成分和力学性能应分别符合GB700—88 的

    Q235—A或GBl220—92的0Crl8Ni9的规定。

    根据供需双方协议,也可采用其他性能高于上述规定的材料。

    8.1.1.2   扁钢尺寸允许偏差应符合表1规定。

    l     扁钢尺寸允许偏差                                                             mm







≤ 5

±0.3

>   5~10

±0.4

>   10~15

±0.5



  65

±0.5

>   65~100

±0.8

>   100150

±1.5

8.1.1.3   钢格板使用的负载扁钢最小厚度为2mm。

8.1.2   横杆

8.1.2.1   横杆采用与负载扁钢相同的材质,并符合上述材质标准的规定。

8.1.2.2   横杆的截面积:横杆为扭绞方钢,其截面积不得小于25mm2;横杆为圆钢或扁钢其截面积不得小于16mm2

8.1.3   包边板

包边板采用与负载扁钢相同的材质,并符合上述材质标准的规定

8.2   荷载要求

8.2.1   钢格板的荷载能力应满足设计的安全荷载要求:

单人通行的走道板,其均布荷载能力不小于3.0 kN/m2


YB/T   4001-1998



双向通行的走道板,其均布荷载能力不小于5.0kN/m2

高密度人行走道板,其均布荷载能力不小于7.5kN/m2

对交通道路上使用的钢格板,轮压增加10%,均布荷载能力应相应增加25%

8.2.2   钢格板中如有切口,钢格板余下的面积应具有相等的荷载能力。

8.2.3   钢格板的荷载要求由设计部门和用户提出,或由设计部门选定规格。

8.2.4   钢格板的荷载、跨距和挠度之间的关系的计算,根据钢结构计算的原则进行。常用钢格板型号的

安全荷载与跨距及变形挠度的关系见附录B。

8.3   钢格板的表面处理

8.3.1   热浸镀锌:热浸镀锌一般在包边工作完成后进行。当负载扁钢厚度不小于5mm时,镀锌后的平均锌层重量不小于610g/m2;当负载扁钢厚度小于5mm时,镀锌后的平均锌层重量不小于460g/m2。镀锌后质量及要求应符合GB/T 13912规定。

8.3.2   涂漆:用喷涂、刷涂或浸渍的方法获得保护层。

  1. 钢格板的设计

    9.1   平台走道的设计要求

    钢格板平台承受设计荷载时,其变形挠度不能大于跨距的1/200,最大不能超过10mm。

    除满足上述要求外,所有平台板还应符合下列规定:

    ① 设计荷载值×1.5时,钢格板不会产生永久变形;

    ② 设计荷载值×3.0时,钢格板不会产生裂断。

    特殊荷载条件下的设计要求由供需双方共同商定。

    9.2   楼梯踏步板的设计要求

    在设计荷载条件下,任意踏步中点变形挠度不能大于其跨距的1/200,最大不能超过6mm。

    除满足上述条件外,所有踏步板还应符合下列规定:

    ①设计荷载值×1.5时,踏步板不会产生永久变形;

    ②设计荷载值×3.0时,踏步板不会产生裂断。

  2. 检验规则

    10.1   外形检查:钢格板应逐件检查外形及平整度,不合格的不得验收入库。

    10.2   性能检验:生产厂定期抽样做产品荷载性能试验详见附录C,并应根据用户要求提供测试报告

  3. 包装标志及质量证明书

    11.1   包装

    钢格板的出厂包装一般用钢带打包,产品每捆重量由供需双方议定或由生产厂自定。

    注:经供需双方商定,供方可按需方要求进行包装。

    11.2   标志

钢格板产品包装上应压入、喷写或粘贴标志,标明商标或生产厂代号、钢格板型号及标准号。每块钢格板上应标明自身号码。

11.3   质量证明书

产品的质量证明书应注明产品的标准号、用钢牌号、型号规格、表面处理情况、外观及性能检查结果、每批重量等。随产品装箱单一同交付用户,作为验收依据。如用户要求,可提供原材料质量保证书。

YB/T   4001-1998



A

(标准的附录)

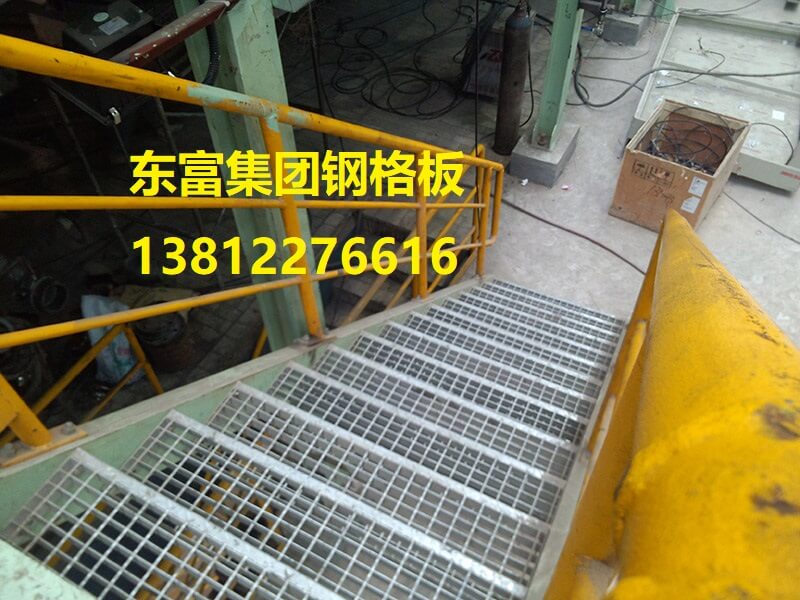

楼梯踏步板

A1     结构型式和尺寸

A1.1   常用梯宽分为700mm800mm,900mm小宽度为600mm,最大宽度不大于1200mm。

A1.2   踏步板采用钢格板制作,钢格板型号可根据附录B中“常用钢格板型号的安全荷载与跨距及变

形挠度的关系来选用。

A1.3   踏步板与梯梁的连接采用螺栓或焊接固定,见图A1。采用螺栓固定时,螺栓直径不得小于M10。



A1                 螺栓安装                                                         焊接安装

A1.4   踏步板采用螺栓连接的端边板尺寸t安装孔A尺寸见图A2及表A1.



注:ф安装孔也可选用25×14的长圆孔以便于安装。

A2 端边板尺寸t安装孔A的尺寸

A1                   mm

t

125

155185

215245

≥275

A

45

75

100

150

A1.5   踏步板的端边板必须与每根负载扁钢单面满焊,焊缝为不小于3mm角焊;如有前护板,必须贯

穿整个踏步板,前护板宽度不能小于25mm。

A1.6     踏板的型式分为四种,表示为T1、T2、T3、T4见表A2


YB/T   4001-1998



A2

型式

结 构 特 点

T1

用于焊接安装,两端边板采用与负载扁钢相同的扁钢包边,没有前护板

T2

用于螺栓安装,两端边板采用65×5扁钢包边并开孔,没有前护板

T3

用于焊接安装,两端边板采用与负载扁钢相同的扁钢包边,有直角纹面前护板

T4

用于螺栓安装,两端边板采用65×5扁钢包边并井孔,有直角纹面前护板

前护板也可根据需方要求采用其他型式。

A2   踏步板允许偏差

踏步板允许偏差应符合图A3的规定。



A3 踏步板长、宽偏差及端边板垂直偏差

A3 表面处理

踏步板可采用热浸镀锌或涂防锈漆处理后出厂。


YB/T   4001-1998



B

(标准的附录)

常用钢格板型号安全荷载与跨距及变形挠度的关系



B1   负载扁钢为平面型,中心间距为30 mm。

B2   负载扁钢为平面型,中心间距为40 mm。

B3   负载扁钢为I型,中心间距为30 mm。

B4   负载扁钢为I型,中心间距为40 mm。

B5   重荷载钢格板。

B7   常用钢格板扁钢条数与公称宽度的关系。
